Особенности:
-
Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
-
Для создания управляемых энергосберегающих систем вентиляции.
-
Способствуют значительному снижению теплопотерь на вентиляцию помещения за счет возврата тепла.
-
Обеспечивают качественный регулируемый воздухообмен для создания индивидуально необходимого микроклимата.
-
Совместимы с круглыми воздуховодами диаметром от 200 до 400 мм.

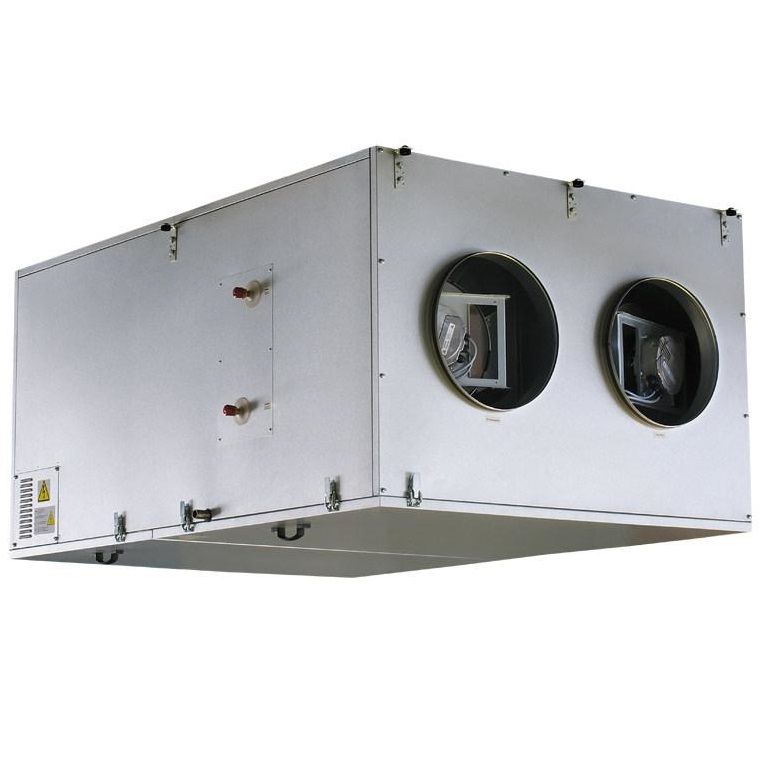

Конструкция:
-
Корпус изготавливается из трехслойных панелей из алюмоцинка с тепло- и звукоизоляцией из минеральной ваты толщиной 20 или 25 мм.
-
На корпусе предусмотрены монтажные кронштейны с вибровставками для удобства установки.
-
Патрубки из корпуса выведены горизонтально и оснащены резиновыми уплотнителями для герметичного соединения с воздуховодами.
-
Сервисная панель корпуса обеспечивает удобный доступ для обслуживания (чистка элементов, замена фильтров и т.д.).
Двигатели:
-
Для нагнетания и вытяжки воздуха применяются высокоэффективные ЕС-двигатели с внешним ротором и центробежным рабочим колесом с загнутыми назад лопатками.
-
ЕС-двигатели обладают наиболее оптимальным соотношением потребляемой мощности и производительности и отвечают самым последним требованиям по созданию энергосберегающей и высокоэффективной вентиляции.
-
ЕС-двигатели отличаются высокой производительностью, низким уровнем шума и оптимальным управлением во всем диапазоне скоростей вращения.
-
Крыльчатки динамически сбалансированы.
Рекуперация тепла:
-
В установке применяется пластинчатый рекуператор перекрестного тока из алюминия, который возвращает тепло.
-
Для сбора и отвода конденсата в установке предусмотрен поддон, расположенный под блоком рекуператора.
-
Рекуператор полностью разделяет воздушные потоки, благодаря чему исключается передача приточному воздуху запахов и загрязнений от вытяжного воздуха.
-
Принцип рекуперации основан на передаче тепла и/или влаги через пластины рекуператора. В холодный период года приточный воздух подогревается в рекуператоре за счет теплого вытяжного воздуха, что позволяет существенно уменьшить потери тепла за счет вентиляции и, соответственно, расходы на отопление.
-
В жаркий период происходит обратный процесс: приточный воздух охлаждается в рекуператоре за счет прохладного вытяжного воздуха, что снижает нагрузку на кондиционеры и экономит электричество.
Защита от обмерзания:
- Для предотвращения обмерзания рекуператора в зимний период года применяется электронная система защиты с использованием байпаса и нагревателя. По датчику температуры происходит автоматическое открытие заслонки байпаса и включение нагревателя. Холодный приточный воздух направляется мимо рекуператора по обводному каналу и нагревается до необходимой температуры в нагревателе. Одновременно теплый вытяжной воздух прогревает рекуператор для оттаивания. После этого заслонка байпаса закрывается, нагреватель выключается, приточный воздух снова проходит и прогревается через рекуператор, и установка продолжает работу в обычном режиме.
Нагреватель воздуха:
-
Установки оснащены водяным (гликолевым) нагревателем для эксплуатации при пониженных температурах приточного воздуха.
-
Если заданная температура воздуха в помещении не достигается в процессе рекуперации тепла, то автоматически включается встроенный водяной нагреватель для дополнительного нагрева приточного воздуха.
-
Регулирование температуры теплоносителя обеспечивает поддержание температуры приточного воздуха на заданном уровне.
-
Для защиты водяного нагревателя от обмерзания применяются датчик температуры воздуха после нагревателя и датчик температуры обратного теплоносителя.
Фильтрация воздуха:
- Очистку приточного и вытяжного воздуха обеспечивают встроенные фильтры с классом очистки G4.
Управление и автоматика:
-
Установки оснащены встроенной системой автоматики с настенной панелью управления с сенсорным дисплеем.
-
Для соединения установки и панели управления в стандартной комплектации предусмотрен провод длиной 10 м.
Функции автоматики:
-
Включение/выключение установки.
-
Выбор необходимой скорости вращения вентиляторов и регулирование производительности установки. Каждая скорость настраивается на этапе наладки для приточного и вытяжного вентилятора отдельно.
-
Поддержание температуры воздуха в помещении на заданном значении посредством управления циркуляционным насосом и регулирующим клапаном теплоносителя в водяном нагревателе.
-
Защита нагревателя от замерзания по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя.
-
Прогрев нагревателя перед запуском и поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе.
-
Открытие/закрытие заслонки байпаса для летнего проветривания.
-
Установка и поддержание желаемой температуры в помещении или канале.
-
Включение/выключение и настройка работы таймера.
-
Установка cуточного и недельного графика работы.
-
Управление по канальному датчику влажности FS1 (приобретается отдельно) или по датчику влажности, встроенному в панель управления.
-
Контроль степени загрязненности фильтров.
-
Остановка системы по команде от щита пожарной сигнализации.
-
Управление электроприводом приточной и вытяжной заслонки (приобретаются отдельно).
-
Управление охладителем (приобретается отдельно).
Монтаж:
-
Установка монтируется к потолку с помощью монтажных кронштейнов.
-
Положение установки должно обеспечивать возможность сбора и отвода конденсата, а также доступ к откидной боковой панели для сервисного обслуживания и замены фильтров.
- Доступ для сервисного обслуживания и чистки фильтра снизу.
